Гул в Niva Legend при разгоне: кардан или ШРУС — как отличить без автосервиса

Карданная передача определяет, насколько комфортно LADA Niva Legend, Chevrolet Niva или LADA Niva Travel поведет себя на трассе и вне асфальта. Ключевая особенность этих автомобилей — постоянный полный привод с жестко связанными мостами, поэтому любой дисбаланс кардана Нива сразу ощущается кузовом и трансмиссией. Разница между моделями не ограничивается кузовом и салоном: у них разные колесные базы, типы шарниров и даже конструкция промежуточного вала. Понимание того, что именно крутится под днищем, помогает точнее диагностировать вибрацию и избежать лишних трат на замену заведомо исправных узлов.

Модельный ряд и отличия в карданной передаче

Семейство Нива объединяет автомобили с постоянным приводом, но карданная схема у них не унифицирована полностью. Даже классические модификации 2121, 21213 и 21214 формально близки, но фланцы раздаточной коробки, длина заднего вала и шлицевые наконечники могут отличаться. На короткобазных версиях и удлиненной 2131 используются разные задние валы, а взаимозаменяемость деталей без сверки с фактическим авто — рискованная затея.

На автомобиле с завода и после ремонта могут быть установлены как классические валы на крестовинах, так и шарниры равных угловых скоростей. Игнорировать этот факт нельзя: методика диагностики и ремонта будет разной. Также не стоит путать передний кардан с промвалом. Промежуточный вал соединяет коробку передач с раздаточной коробкой, а передний кардан Нива идет уже от раздатки к переднему редуктору. Это разные узлы, хотя неисправность каждого способна вызвать похожий гул.

Где искать источник вибрации

Вибрация при разгоне или на определенной скорости — самая частая жалоба владельцев. Но прежде чем грешить на шарниры, оцените всю цепочку передачи момента. Промвал с изношенной эластичной муфтой, смещенная раздатка или ослабшие опоры силового агрегата дают симптомы, которые легко спутать с откровенно «убитым» карданом.

Наиболее характерные источники посторонних шумов:

• промежуточный вал и его эластичная муфта;
• передний и задний карданы с люфтами в шлицах;
• крестовины, работающие под нагрузкой;
• фланцы раздаточной коробки и редукторов с поврежденными шлицами;
• редукторы мостов с нарушенным зацеплением шестерен.

Проверку начинают с осмотра резиновых элементов. Потрескавшаяся муфта промвала или оторванная подушка двигателя меняет геометрию всей трансмиссии. Если после замены опор вибрация остается, переходите к самим валам.

Крестовины и ШРУСы: особенности диагностики

На большинстве классических Нив стоят карданы на крестовинах. Со временем игольчатые подшипники теряют смазку, появляются люфты, и вал начинает «гулять». Классический симптом крестовин — щелчки и стук при перемене нагрузки, а также вибрация на скорости за городом. Однако износ крестовин не всегда слышен в деталях: иногда единственный признак — малозаметная дрожь кузова на ровном асфальте.

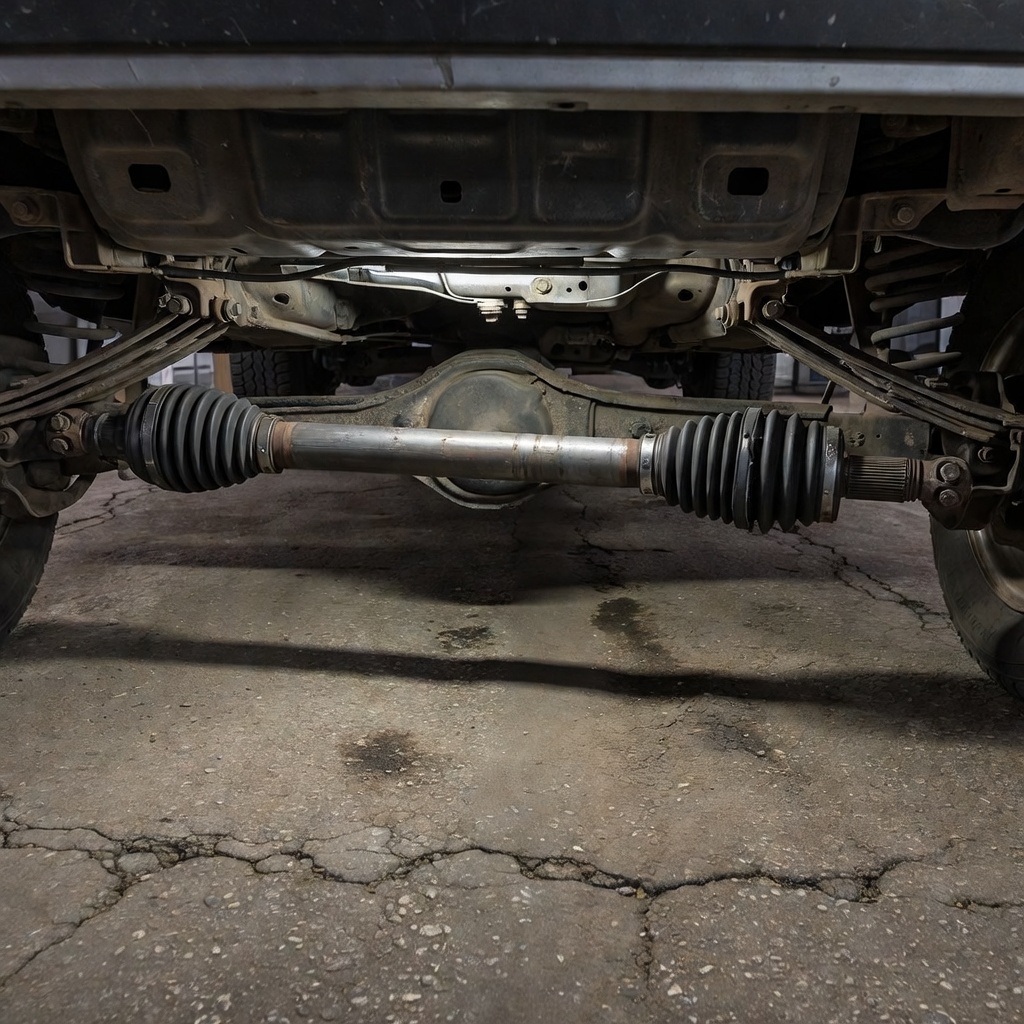

ШРУСовый кардан Нива работает по другому принципу и меньше критичен к углам установки. Но ресурс пыльников ограничен: порванный чехол быстро убивает шарнир, и его состояние надо проверять визуально. На многих доработанных автомобилях ставят такие валы для снижения вибраций после лифта. Это удачное решение, но не универсальная панацея: при сильно измененных углах может страдать и ШРУС.

Влияние лифта подвески и доработок

Поднятие кузова или установка более длинных рычагов меняет углы работы карданных шарниров. Валы на крестовинах чувствительны к перекосам: крестовина начинает подклинивать, что приводит к вибрации и ускоренному износу. Компенсировать проблему проставками под раздатку вслепую — тупиковый путь. Иногда приходится менять угол установки раздаточной коробки, но любое вмешательство в геометрию требует последующей балансировки.

Если автомобиль серьезно доработан, стоит рассматривать установку карданного вала с ШРУСами, который лучше переносит увеличенные углы. Вместе с тем нужно помнить: лифт не увеличивает клиренс карданной передачи автоматически, а в некоторых случаях уменьшает запас хода подвески без корректировки ходов.

Пошаговая проверка состояния кардана

Диагностику проводят на смотровой яме или подъемнике. Никогда не работайте под автомобилем, зафиксированным только домкратом. Перед осмотром оцените состояние пыльников, креплений и шлицевых соединений.

1. Визуальный осмотр: наличие вмятин, следов ударов, повреждений пыльников и сорванной балансировочной пластины.
2. Проверка люфта шлицевого соединения: попытайтесь провернуть вал руками при зафиксированном фланце.
3. Оценка люфтов крестовин в двух плоскостях.
4. Проверка затяжки болтов фланцев и состояния эластичной муфты.

Субъективную оценку «на слух» стоит дополнять контролем под нагрузкой. Но проводить испытания при заблокированном межосевом дифференциале на сухом покрытии нельзя: это создает паразитные нагрузки в трансмиссии. Для улицы достаточно обычного тест-драйва без блокировок.

Если шлицевое соединение имеет заметный износ, недостаточно просто подтянуть крепления. Требуется ремонт кардана Нива с заменой вилки или наконечника и последующей балансировкой. Попытка «притянуть» вал в надежде убрать люфт приводит к более дорогому ремонту раздаточной коробки.

Когда следует обратиться в сервис

Диагностику и ремонт сложно выполнить без специального оборудования: балансировка карданного вала требует стенда, а качественная замена крестовин — гидравлического пресса и точной установки. Если вы заметили люфт шлицев, сколы на ШРУСе или повреждение фланца, самостоятельная эксплуатация автомобиля ускорит разрушение соседних узлов. Также обращайтесь в профильный сервис, когда вибрация не исчезает после замены колес и проверки подвески.

Итоговый вывод прост: следите за состоянием пыльников и люфтами, не игнорируйте вибрацию на скорости и помните о различиях между моделями Нивы. Технически исправный кардан передает крутящий момент без рывков и шума, а своевременная диагностика помогает сохранить не только сам вал, но и дорогостоящие редукторы. Для точного подбора узла лучше свериться с фактической конструкцией автомобиля, а не только с маркой модели.
